不銹鋼截止閥

不銹鋼截止閥

特點及用途

該產品嚴格按API標準進行設計、制造和驗收，結構緊湊、密封可靠、操作靈活，適用于石油化工、電力、冶金、紡織等工業部門。

設計標準：API 600

法蘭標準：ANSI B16.5

結構長度：ANSI B16.10

試驗標準：API 598

試驗壓力：

試驗壓力(MPa)		公稱壓力PN(Lb)
試驗壓力(MPa)		150L4b	300Lb	600Lb
殼體強度試驗	水	3.1	7.8	15
高壓密封試驗		2.2	5.6	11
上密封試驗		2.2	5.6	11
低壓密封試驗	空氣	0.5~0.7

主要零件材料及適用工況：

閥體材料	WCB(C)	CF8(P)	CF8M(R)	WC6 WC9(V)	CF3(P)	CF3M(R)
工作溫度(℃)	≤425	≤275	≤275	≤550	≤200	≤200
適用介質	水、蒸汽、油品	醋酸類	醋酸類	水、蒸汽	酸堿	酸堿

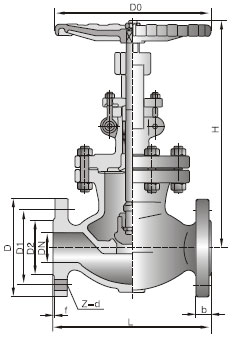

尺寸圖紙：

主要尺寸和重量：

公稱通徑		單位	主要外形尺寸和連接尺寸									重量
in	mm	單位	L	D	D1	D2	b	f	Z-d	D0	H	重量
API 1500Lb
2"	50	in	8.00	6.00	4. 75	3.62	0. 75	0.06	4-0. 75	7 .09	13. 78	24
2"	50	mm	203	152	120. 7	92	19.5	1.6	4-19	180	350	24
3"	80	in	9.5	7 .50	6.00	5.00	0.94	0.06	4-0. 75	11.02	15. 91	38
3"	80	mm	241	190.5	152.5	127	24	1.6	4-19	280	404	38
4"	100	in	11.50	9.00	7 .50	6.19	0. 94	0.06	8-0. 75	11.02	17 .87	54
4"	100	mm	292	229	190.5	157	24	1.6	8-19	280	454	54
6"	150	in	16.00	11.00	9.50	8.50	1.00	0.06	8-0.88	12.60	19.33	104
6"	150	mm	406	279	241.5	216	25.5	1.6	8-22.5	320	491	104
8"	200	in	19.50	13.50	11. 75	10.62	1.12	0.06	8-0.88	14.17	21.54	133
8"	200	mm	495	343	298.5	270	29	1.6	8-22.5	360	547	133
API 300Lb
2"	50	in	10.50	6.50	5.00	3.62	0.88	0.06	8-0. 75	7. 78	16.30	34
2"	50	mm	267	165	127	92	22.5	1.6	8-19	200	414	34
2 1/2"	65	in	11.50	7 .50	5.88	4.12	1.00	0.06	8-0.88	9.45	18.35	46
2 1/2"	65	mm	292	190.5	149.3	1.5	25.5	1.6	8-22.5	240	466	46
3"	80	in	12.50	8.25	6.62	5.00	1.12	0.06	8-0.88	11.02	18.35	56
3"	80	mm	318	210	168	127	29	1.6	8-22.5	280	466	56
4"	100	in	14.00	10.00	7 .88	6.19	1.25	0.06	8-0.88	12.60	20. 79	80
4"	100	mm	356	254	200	157	32	1.6	8-22.5	320	528	80
6"	150	in	17 .50	12.50	10.62	8.50	1.44	0.06	12-0.88	17 .32	26. 70	154
6"	150	mm	445	317 .5	269. 7	216	37	1.6	12-22.5	440	678	154
API 600Lb
2"	50	in	11.5	6.5	5	3.62	1	1	8-87	9. 78	16.93	32
2"	50	mm	292	165	127	92.1	26	26	8-20	250	430	32
3"	80	in	14	8.25	6.62	5	1.25	1.25	8-0.97	14	20.87	60
3"	80	mm	356	210	168.3	127	32	32	8-23	355	530	60
4"	100	in	17	10. 75	8.5	6.18	1.5	1.5	8-1.00	17. 75	25.56	100
4"	100	mm	432	273	216	157 .2	38.1	38.1	8-25	450	650	100
6"	150	in	22.00	14.00	11.50	8.5	1.87	1.87	12-1.12	22.00	33.43	190
6"	150	mm	559	356	292	216	48	48	12-29	560	850	190
8"	200	in	26.00	16.50	13. 75	10.62	2.18	2.18	12-1.25	24.81	41.31	310
8"	200	mm	660	419	350	27	55.6	55 .6	12-32	630	1050	310
